Datos del producto:
|
Solicitud: | Operación de perforación de pozos de petróleo y gas | Uso: | Control de presión del manantial |
---|---|---|---|
Clase de material: | DD-NL | Nivel de producción: | Por favor 3 |
Clase de temperatura: | tu | Estándar: | API 6A |
Nombre del producto: | Ensamblaje del carrete del cabezal de la carcasa | Presión laboral: | 3000 PSI |
Tamaño de brida nominal: | 20 3/4" | Tipo de proceso: | Forjar |
Alta luz: | Cabezal de carcasa y tubería de tipo compacto,cabezal de tubería multitazón API 6A,cabezal de carcasa dividido Unihead PLS 3 |

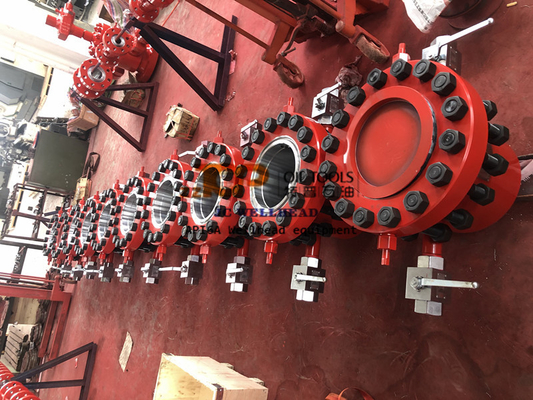

Multitazón/Unicabezal dividido/Ensamblaje de cabezal de tubería y carcasa de tipo compacto
El cabezal de la tubería es la parte importante del equipo del cabezal del pozo y está conectado con Christimas Tree, el cabezal de inserción está diseñado con sujeción recta universal y cumple con la especificación API 6A, que puede equiparse con todo tipo de suspensión de tubería de terminación de cadena simple o doble.
Ensamblaje de cabezal de tubería y carcasa de tipo multitazón/unicabezal dividido que consta de
1 | Bobina inferior 13 5/8" 5M Brida superior × 20 ¾ " 3M brida inferior, dos 2 1/16 " 5M tachonadas, 1 ½" LP VR Enchufe Roscado Salidas laterales. |
2 | Carrete superior 13 5/8 " 5M superior × 13 5/8 " 5M inferior 2 1/16 " 5M tachonado, 1 ½ " LP VR Enchufe roscado Salidas laterales. |
3 | Brida inferior del carrete inferior equipada con sello para cuello extendido de casing de 13 3/8", carcasa superior para colgador y sello estándar de tipo mandril de aterrizaje o conjunto de deslizamiento y sello de emergencia para casing de 9⅝". |
4 | Brida inferior del carrete superior preparada para el sello secundario del cuello extendido de 9 5/8 " Colgador de mandril/carcasa, alojamiento superior a tierra 13⅝" nom.Suspensión de tubería y sellos, tornillos de bloqueo. |
5 | especificaciones de la API6A última edición, clase de material 'BB', nivel de temperatura 'U', PSL-4. |
6 | Colgador de tubería: Colgador de tubería tipo cuello extendido y sellos, 13 ⅝" 5M, a juego con la carcasa superior multitazón, 3½², 9.2 lb/ft, N/L-80, Vam Top box up x pin down connection . 4" Cameron type ' Perfil de rosca H' BPV y puerto de línea de control SCSSSV NPT de ¼ " completo con sellos. Especificación API 6A última edición, clase de material 'BB', nivel de temperatura 'U', PSL-4. |
7 | Enchufes de prueba para asentar en la carcasa inferior, conexión de 4 ½ IF con caja hacia arriba × pasador hacia abajo completa con sellos.especificaciones de la API6A última edición, clase de material 'BB', nivel de temperatura 'U', PSL-4. |
8 | Colgador de carcasa de mandril para carcasa de 9 5/8 ", 9 5/8", 43,50 lb/ft Premium Box Down conexión HSM-2 para aterrizar en la carcasa del carrete inferior (con sellos si es necesario) especificación API.6A última edición, clase de material 'BB', nivel de temperatura 'U', PSL-4. |
9 | Válvula de compuerta: Válvulas de compuerta manuales de 2 1/16" 5M, flujo bidireccional con volantes. API spec. 6A última edición, clase de material 'BB', nivel de temperatura 'U', PSL-4, PR2, apéndice 'F' . |
10 | Brida ciega: Brida ciega de 2 1/16" 5M, roscada de ½" NPT.especificaciones de la API6A última edición, clase de material 'BB', nivel de temperatura 'U', PSL-4.(2 n.° equipados, 2 n.° sueltos) |
11 | Adaptador: 2 1/16" Brida 5M, 2" fig 1502 Integral Weco Union equipado con tapón de pasador ciego.especificaciones de la API6A última edición, clase de material 'BB', nivel de temperatura 'U', PSL-4. (suministro suelto) |
12 | Adaptador integral, 2 1/16 " 5M con brida con unión Weco fig 1502 de 2" con tapón de pasador ciego.especificaciones de la API6A última edición, clase de material 'BB', nivel de temperatura 'U', PSL-4.( suelto) |
Acerca de las herramientas de aceite ZZ TOP
ZZ TOP Oil Tools Co., Ltd, con sede en la ciudad de Xi'an, se centró en el diseño y la producción de herramientas de prueba de vástagos de perforación y equipos para bocas de pozo desde 2010. Con la expansión del negocio, ZZ TOP Oil Tools se unió para construir las fábricas de equipos para bocas de pozos. bajo la marca "JC Wellhead" y herramientas de fondo de pozo bajo la marca "Techcore".
* "JC Wellhead" se estableció en 2010 en la ciudad de Yancheng, se especializó en el diseño y la fabricación de equipos de cabeza de pozo para campos petroleros conforme a la especificación API 6A.
* "Techcore Oil Tools" fue reconstruido en 2016 en la ciudad de Baoji, especializado en el diseño y la fabricación de herramientas de prueba de vástagos de perforación, herramientas de tubería flexible, herramientas de cable y otras herramientas de fondo de pozo.
Alcance del producto de boca de pozo
Válvulas de boca de pozo |
Válvulas de compuerta, válvulas de tapón, válvulas de estrangulamiento, válvulas de retención, Válvulas de lodo y varias partes de válvulas de cabeza de pozo, etc. |
colector de boca de pozo |
Múltiple de estrangulamiento y desactivación, Múltiple de piso de perforación, Múltiple de fracturamiento, Múltiple de prueba de pozos. |
Equipo de boca de pozo |
Árbol de Navidad de boca de pozo / XTree, cabeza de carcasa, Colgador de carcasa, cabezal de tubería, colgador de tubería, carrete de carcasa, carrete de tubería, carrete de perforación, etc. |
Adaptador de cabeza de pozo |
Carrete espaciador/carrete elevador, adaptador de brida, brida de unión, Brida de adaptador con doble tachuela, brida de cuello soldada, Brida ciega, brida complementaria, brida de instrumento, abrazadera y cubo de cabeza de pozo, etc. |
Accesorios integrales de cabeza de pozo | Unión de martillo, codo, junta giratoria, cruz de bloque, T de bloque, tubería recta, bucles de tubería, etc. |
Equipos de control de pozos | BOP anular, BOP RAM, BOP de varilla de bombeo, BOP Stack, BOP de línea fija, etc. |
Paquete de prueba de pozos de superficie |
Árbol de prueba de superficie (Cabeza de flujo), Válvula de seguridad de superficie (SSV), Sistema ESD, cabezal de datos, colector de estrangulamiento, colectores de desviador de aceite, colector de desviador de gas |
